[Filebeat+ELK] 첫 번째 로그 모니터링 서버 구축기

01. 설치부터 설정까지

"실시간으로 쌓이는 로그를 통해 미쳐 발견하지 못했던 문제점 혹은 오류를 발견하고,

의미 있는 새로운 데이터를 발견하기 위해 로그를 모니터링하는 시스템을 구축하기 위함"

** 위 구성도를 기반으로 잡고, 엘라스틱 서버 구축. 성능 향상을 위해 서버가 새로 필요할 경우, Data Node를 더 추가하는 방식으로 진행함.

** 처음에는 6.8 버전으로 설치 후 현재 7.5 버전으로 모두 재설치 완료. 아래 포스팅은 7.5 버전으로 설치 진행

** ELK 스택으로 모니터링 서버를 구축한다면, 공식문서를 보고 튜토리얼에 따라가는 것을 가장 추천함

Filebeat 설치 및 설정

파일 비트는 로그를 수집하는 서버에 설치 (로그를 로그스테이시로 보내기 위함)

// Step 1: 파일비트 설치

$ curl -L -O https://artifacts.elastic.co/downloads/beats/filebeat/filebeat-7.5.1-amd64.deb

$ sudo dpkg -i filebeat-7.5.1-amd64.deb

- Directory 구조 (Debian 설치 기준)

// Step 2: 파일비트 설정 (Filebeat.yml 설정 파일)

Filebeat input 설정

- 수집할 로그의 위치 지정

filebeat.input:
- type: log
  enabled: true
  path: [로그가 수집되는 경로입력1]

#Multiple log를 수집하는 경우, 아래와 같이 추가로 입력해주면된다
- type: log
  enabled: true
  path: [로그가 수집되는 경로입력2]

Filebeat module 설정

- 기본 모듈을 사용하려는 경우 아래 설정 필요

- $ vi /etc/filebeat/filebeat.yml 에 아래와 같이 모듈을 사용할 수 있게 설정되어 있는지 확인

filebeat.config.modules:
  path: ${path.config}/modules.d/*.yml
  reload.enabled: true

Filebeat output 설정

- Logstash로 로그를 보내서 필터링을 해야하기 때문에 출력은 Logstash로 지정

output.logstash:
	host: [logstash가 설치된 서버의 ip:5044]

Filebeat dashboard 설정

- 자동으로 기본 Dashboard를 사용할 경우

setup.dashboards.enabled: true

#Filebeat와 함께 제공된 샘플 Kibana 대시보듣를 사용할 경우
setup.kibana:
  host: [kibana가 설치된 서버의 IP:5601]

// Step 3: 파일비트 설정 (Command에서 실행)

Filebeat의 모듈 설정

- Nginx를 사용하여 로그를 수집하는 경우

#현재 설정된 파일비트 modules 리스트 확인
$ filebeat modules list

#추가로 사용할 모듈 설정변경
$ filebeat modules enable system nginx

Filebeat 초기화 설정

- 여기서 -e는 디버깅 모드를 의미함

filebeat setup -e

시스템 등록

$ systemctl enable filebeat.service

$ systemctl start filebeat.service

$ systemctl status filebeat.service

Elasticsearch 설치 및 설정

Elasticsearch 7.5버전 부터는 자바가 기본적으로 내장되어 있다.

// Step 1: 자바 설치 & JAVA_HOME 설정

자바 버전 확인

$ java -version

자바가 설치되어 있지 않은 경우 : java 8 버전으로 설치

$ apt-get update

$ sudo apt-get install openjdk-8-jdk

- 설치하고 난 후에 java -version을 다시 확인한다

- 정상적으로 설치가 된 것을 확인 할 수 있다.

// Step 2: Elasticsearch 설치

deb로 엘라스틱서치 설치

$ wget -qO - https://artifacts.elastic.co/GPG-KEY-elasticsearch | sudo apt-key add -

$ sudo apt-get install apt-transport-https

$ wget https://artifacts.elastic.co/downloads/elasticsearch/elasticsearch-7.5.1-amd64.deb

$ sudo dpkg -i elasticsearch-7.5.1-amd64.deb

- 위 순서대로 입력해서 설치를 진행한다.

Elasticsearch 시스템 등록

$ sudo /bin/systemctl daemon-reload

$ sudo /bin/systemctl enable elasticsearch.service

$ sudo systemctl start elasticsearch.service

$ sudo systemctl stop elasticsearch.service

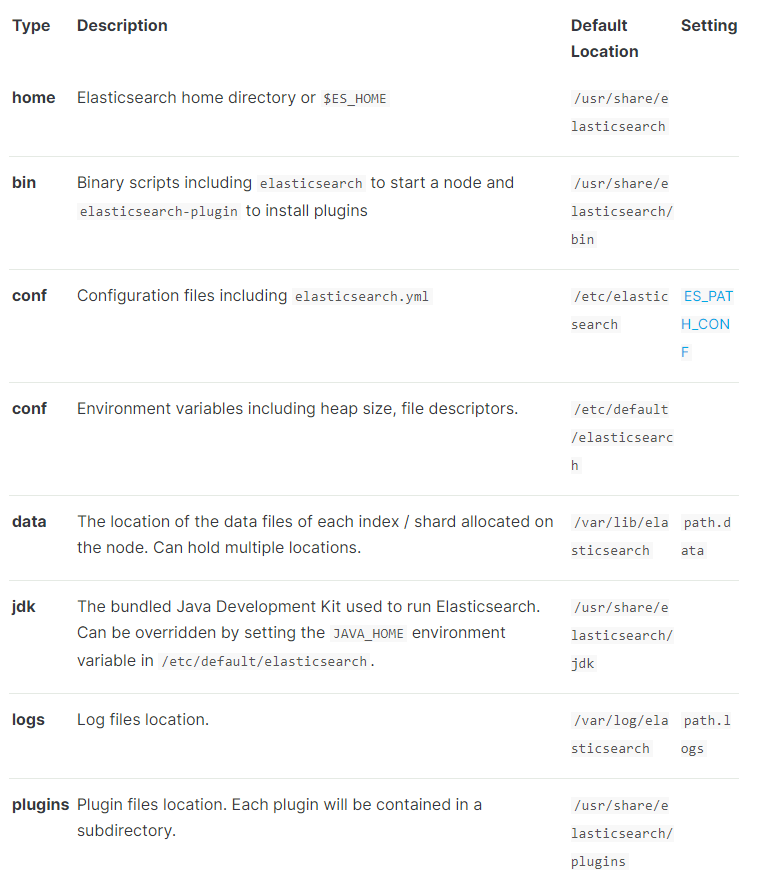

Elasticsearch 디렉토리 구조

- 주로 사용하는 설정 파일 : /etc/elasticsearch/elasticsearch.yml

// Step 3: Elasticsearch 설정 파일

현재는 서버 3대로 마스터 노드 1개, 마스터 겸 데이터 노드, 데이터 노드 이렇게 3개의 서버로 구성

Master node 설정파일

$vi /etc/elasticsearch/elasticsearch.yml

======== Node ========

- cluster.name : 클러스터명 (연결할 노드들은 모두 같은 클러스터명을 가져야 한다)

- node.name : es-master

- node.master : true

- node.data : false

======== Path ========

- path.data : 데이터 노드의 경우 데이터가 저장되는 경로 / 마스터 노드일 경우는 데이터를 적재하지 않는다

- path.logs : 로그가 쌓이는 경로 (cluster.name으로 로그가 저장된다)

======== Network ========

- network.host : 0.0.0.0

======== Discovery ========

- discovery.seed_hosts : [클러스터 구성을 위한 바인딩 할 노드의 IP 입력]

- cluster.initail_master_nodes : [ 마스터 노드 선출을 위한 후보의 node.name 리스트로 입력]

Data node1, 2 설정 파일

$ vi /etc/elasticsearch/elasticsearch.yml

======== Node ========

- cluster.name : 클러스터명 (연결할 노드들은 모두 같은 클러스터명을 가져야 한다)

- node.name : es-master

- node.master : false

- node.data : true

======== Path ========

- path.data : 데이터 노드의 경우 데이터가 저장되는 경로 / 마스터 노드일 경우는 데이터를 적재하지 않는다

- path.logs : 로그가 쌓이는 경로 (cluster.name으로 로그가 저장된다)

======== Network ========

- network.host : Private IP (master node와 통신할 수 있도록 Private IP를 입력)

======== Discovery ========

- discovery.seed_hosts : [클러스터 구성을 위한 바인딩 할 노드의 모든 IP 입력]

- cluster.initail_master_nodes : [ 마스터 노드 선출을 위한 후보의 node.name 리스트로 입력]

노드 간 연결 확인

- 노드들이 제대로 연결이 되었는지 각 노드들의 엘라스틱 로그를 확인

$ vi /var/elasticsearch/클러스터명.log

- 로그를 살펴보면 노드의 이름을 통해 잘 바인딩이 되었는지 확인 가능

- 또한 마스터 노드로 선출된 노드의 이름을 확인할 수 있다.

클러스터 상태 확인

$ curl -X GET “localhost:9200/_cat/health?v”
$ curl -X GET “localhost:9200/_cat/nodes?v”

- 위의 명령어를 통해 클러스터의 상태를 확인할 수 있다.

시스템 자원 제한 수정

- ELK를 사용하다 보면 실질적으로 자원에 대한 에러를 많이 겪게 된다.

- 미리 아래의 설정을 통해 메모리 에러를 방지

 vi /etc/security/limits.conf

- 설정이 잘 되었는지 확인하기

Logstash 설치 및 설정

- 로그 스테이시의 기본 파이프라인은 아래와 같다

- 로그 스테이시의 2가지의 필수요소는 바로 Input과 Output이다. 필요에 따라 Filter기능을 사용

// Step 1: Logstash 설치

deb로 로그 스테이시 설치

wget https://artifacts.elastic.co/downloads/logstash/logstash-7.5.1-amd64.deb

sudo dpkg -i logstash-7.5.1-amd64.deb

시스템 등록

$ sudo /bin/systemctl daemon-reload

$ sudo /bin/systemctl enable logstash.service

$ sudo systemctl start logstash.service

$ sudo systemctl stop logstash.service

// Step 2: Logstash 설정 파일

- 주로 Logstash의 설정은 conf.d 폴더 안에 있는 conf 파일을 사용함

$ vi /etc/logstash/conf.d/custom.conf

Input이 Filebeat일 경우

input {
    beats {
        port => "5044"
    }
}

Filter 설정

filter {

}

- 어떤 식으로 파싱 하고 싶은지를 이곳에서 정의한다.

Output 설정

- 엘라스틱으로 output을 전달할 때

output {
    elasticsearch {
        hosts => [ "localhost:9200" ]
    }
}

Kibana 설치 및 설정

// Step 1: Kibana 설치

데비안 패키지로 키바나 설치

$ wget https://artifacts.elastic.co/downloads/kibana/kibana-7.5.1-amd64.deb

$ sudo dpkg -i kibana-7.5.1-amd64.deb

시스템 등록

$ sudo /bin/systemctl daemon-reload
$ sudo /bin/systemctl enable kibana.service
$ sudo systemctl start kibana.service
$ sudo systemctl stop kibana.service

디렉터리 구조

- 데비안 패키지로 설치할 경우 아래와 같은 디렉터리 형태로 구성되어 있다

- 주된 키바나 설정 파일은 : /etc/kibana/kibana.yml 에서 한다

// Step 2: Kibana 설정 파일

Kibana 기본 설정 파일

$ vi /etc/kibana/kibana.yml

- Kibana의 기본 접속 포트는 5601이다

- 키바나 접속 에러시 포트 접속이 허용되어 있는지 확인 필요

Metricbeat 설치 및 설정 (선택사항)

- Metricbeat를 설치하게 된 이유는 로그 수집 서버의 시스템 로그를 가져오기 위해 진행함

- CPU, Memory, Disk 등 서버의 상태를 실시간으로 모니터링할 수 있다.

// Step 1: Metricbeat 설치

$ curl -L -O https://artifacts.elastic.co/downloads/beats/metricbeat/metricbeat-6.8.5-amd64.deb

$ sudo dpkg -i metricbeat-6.8.5-amd64.deb

// Step 2: Metricbeat 설정 파일 수정

- system module 활성화

$ metricbeat modules enable system

- metricbeat.yml 설정파일

- 키바나와 엘라스틱 Output 설정

setup.kibana:
  host: "키바나서버IP:5601"

output.elasticsearch:
  hosts: "엘라스틱서치서버IP:9200"

- 기본 초기화 세팅

$ metricbeat setup -e

- 시스템 등록

$ systemctl enable metricbeat

$ systemctl restart metricbeat

$ systemctl status metricbeat

// Step 3: Metricbeat 키바나 연결

- 아래와 같이 서버 모니터링 구성이 가능해진다
